Huihuinga Ira i roto i nga Kaihuri mo te Taatari Tika Iahiko

Ko te tikanga ira i roto i nga kaihurihuri he huarahi ngawari ki te mohio ki te ahuatanga o te ngaohiko me te naianei i waenga i nga coils.Ka awhina i te tautuhi i te polarity, te wahanga, me te ahunga o naianei.Ma te ako i tenei ariā, ka taea e koe te wetewete i nga iahiko, te karo i nga hapa hononga, me te whakarite kia tika te mahi a nga kaihurihuri.

Putumōhio

Whakaahua 1. Huinga Ira i roto i nga Kaihuri

He aha te Huinga Ira i roto i nga Kaihuri

Ko te hui ira i roto i nga huringa he huarahi hei tohu i nga pito o nga roera hei whakaatu i to ratou polarity.Ko nga ira e whakaatu ana ko nga pito o nga awhiowhio e mahi ana i te wa kotahi.Mēnā ka uru te au ki te pito iraira o tētahi pōkai, ka pai te ngaohiko o tētahi atu pōkai ki tōna pito iraira.Ka awhina tenei ki a koe ki te mohio me pehea te hononga o te ngaohiko me te naianei i waenga i nga awhiowhio e rua.Ko te hui ira i roto i nga kaihurihuri he huarahi tohu i nga awhiowhio hei whakaatu i to ratou polarity.

He ira kei ia porowhita ki te tauranga kotahi, a ka tohu enei ira ko nga pito o nga awhiowhio he rite tonu te polarity inamata.I roto i nga kupu ngawari, ki te uru te ia ki te tauranga iraira o tetahi awhiowhio, ka pai te ngaohiko i roto i tetahi atu awhiowhio ki tona tauranga iraira hoki.Ko te tikanga he rite te whanonga o nga pito iraira e rua i te wa kotahi.

Tauira Kawenata Ira Transformer

1.Ka kuhu o naianei ki te mutunga iraira

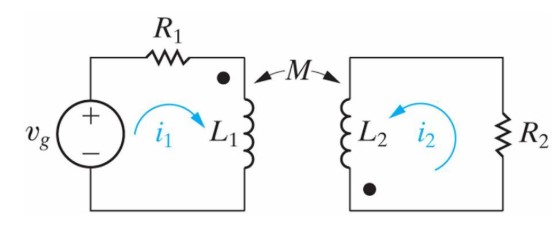

Whakaahua 2. Ka kuhu o naianei ki te mutunga iraira

Ko e rua nga roera L₁ a L₂ he mea hono aukume na roto i te inductance tahi M.Ko te ara iahiko maui he puna ngaohiko taraiwa o naianei i₁, i te mea ko te iahiko matau he naianei i₂.Ia porotaka he ira, engari ka tuu ki nga pito rereke.Ko te tikanga tenei ko nga coils he polarity rereke.I te wa e rere ana te ia L₁, ka hangaia he autō mara e whakaawe ana i te ngaohiko ki roto L₂.No te mea he rereke nga ira, ko te ka huri te ngaohiko i roto i te porowhita tuarua, na ko te paanga he whakatete, kaua e awhina.

2.Ka uru te o naianei ki te mutunga kore

Whakaahua 3.Ka uru te o naianei ki te mutunga kore

Mena ka uru te au ki te pito kore ira o te awhiowhio tuatahi, ka huri te ngaohiko i roto i te waahanga tuarua.Ka tōraro te pito iraira o te tuarua.→ Ko te polarity i waenganui i nga awhiowhio ka huri kee.

3.Polarity Ōrite

Whakaahua 4.Polarity Ōrite

Ina whai nga awhiowhio e rua i te ture ira, ka piki nga pito iraira, ka heke tahi.→ Ko te tikanga kei roto i te wahanga me te taapiri tika nga ngaohiko ki nga iahiko.

4. Whakataunga Polarity

Whakaahua 5.Polarity anga

Ki te kore te ahunga o naianei e whai i te ture ira, he pai tetahi pito iraira, he kino tetahi.→ Ko te tikanga kei waho o te wahanga ka taea e nga ngaohiko te whakakore tetahi ki tetahi.Ka whakamahia te tikanga ira hei whakatau i te polarity ngaohiko me te ahunga o naianei i roto i nga iahiko whakawhiti.Ka awhina i te hono tika o nga awhiowhio, te aukati i nga hapa, me te whakarite i te mahi tika ina whakamahia nga huringa ki nga iahiko whakarara, uaua ranei.

Huihuinga Ira i roto i te Taatari Iahiko

Figure 6. Dot Convention in Circuit Atātari

I roto i te tātari ara iahiko, ka whakaatuhia e te tikanga ira ko ehea nga pito o nga coils honoa he rite tonu te polarity inamata.He mea nui tena na te mea ka korero ki a koe mena ka awhina nga ngaohiko whakaawe, ka whakahē ranei tetahi ki tetahi, ahakoa e rua nga awhiowhio kei te wahanga, kei waho ranei i te wahanga, a mena he hononga rangatū ka puta te taapiri ngaohiko, te whakakore ranei.I roto i te hurihanga me nga iahiko hono-inductor, ehara enei tohu i te tohu noa.Ka pa tika ki nga whakaaro polarity, nga hononga wahanga AC, me te tohu o te wahanga ngaohiko tahi i roto i nga wharite iahiko.

Poto Ture

• Mēnā ka kuhu te au ki te kāpeka iraira o tētahi awhiowhio, he pai te ngaohiko whakaawe i te tauranga iraira o tetahi atu awhiowhio.

• Mena ka honoa nga awhiowhio e rua ki te ira-kore, ka awhina nga ngaohiko tetahi ki tetahi.Mena ka honoa ira-ki-ira, wetekina-kore ranei i roto i te raupapa raupapa hee, ka taea e nga ngaohiko te whakahē tetahi ki tetahi.

• I roto i nga wharite-whakauru, ka awhina nga tohu ira ki te whakatau mena ka taapirihia, ka tangohia ranei te kupu tahi.

Rangatū Tautoko vs Rangatū Whakahē Hononga

Āhuahira	Rangatū Hononga Awhina	Rangatū Hononga Atete
Whakamaramatanga	Ka hono tahi nga ngaohiko	Ka tango ngaohiko tetahi ki tetahi
Tikanga Hononga	Te tauranga pai o te puna kotahi hono ki tōraro o muri	Te hono pai ki te pai (te kino ki te kino)
Ngaohiko Hua	Ngaohiko Tapeke = tapeke o te puna katoa ngaohiko	Ngaohiko katoa = rereke i waenga ngaohiko
Aronga Polarity	Ka tautoko nga punaa tetahi ki tetahi	Ka whakahē nga puna tetahi ki tetahi
Taumata Ngaohiko Putanga	He teitei ake i nga puna takitahi	He iti ake i te puna teitei
Tātai Angamaheni	( V{tapeke} = V1 + V2 + ... )	( V{tapeke} =
Whakamahi Take	Ina hiahiatia te ngaohiko teitei ake	I te wa e whakahaere ana, e whakaiti ana ranei ngaohiko
Tauira	E rua nga pākahiko 6V → 12V katoa	E rua nga pākahiko 6V → 0V (mehemea he rite me te whakahē)
Pānga ki runga o nāianei	He rite tonu te ia e rere ana puta noa i te katoa puna	He rite tonu te rere o naianei, engari ngaohiko whakaheke

Me pehea te tautuhi i nga tohu ira i runga i nga Kaihuri?

Whakamutunga

Ko te huihuinga ira he taputapu nui mo te mohio me te mahi me nga iahiko whakawhiti.Ka awhina i te whakarite i te polarity tika, nga hononga tika, me te tātari tika.Ma te whai i nga tohu tohu, ka taea e koe te aukati i nga hapa, te whakapai ake i nga mahi ara iahiko, me te whakamahi haumaru i nga huringa i roto i nga tono rereke.
