Kua Whakamaramahia nga Pūoko RTD: Kaupapa Mahi, Momo, me nga Whakamahinga

Apr16

Tirotiro: 251

He pūoko RTD (Resistance Temperature Detector) he pūoko pāmahana pū me te pono e whakamahia ana i roto i nga tono ahumahi me te pūtaiao.Ka whakamāramahia e tēnei tuhinga he aha te pūoko pāmahana RTD, pehea te mahi, me pehea te hoahoa mo te ine tika.Kei te hipoki ano hoki i nga momo puoro RTD rereke, nga whakarōpūtanga noa penei i te PT100 me te PT1000, nga tikanga waea, me te whakataurite o te RTD vs thermocouple, me o raatau painga me o raatau tono.

Putumōhio

1. He aha te RTD Sensor?

2. Me pehea te mahi a te RTD Sensors

3. Hangaia o RTD Sensor

4. Momo Pukoro RTD (Ma te Hanga)

5. RTD Pūoko whakarōpūtanga (Ma te Uara Ātete)

6. Nga Tikanga Waea RTD

7. RTD vs Thermocouple

8. Nga Painga me nga Painga o nga RTD

9. Nga tono RTD

10. Whakamutunga

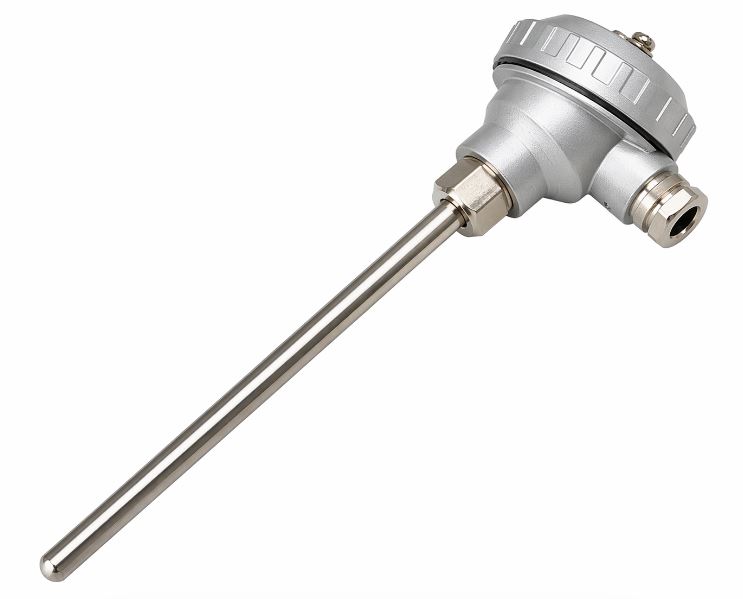

RTD Sensor

Whakaatu 1: RTD Sensor

He aha te Pūoko RTD?

He pūoko RTD (Resistance Temperature Detector) he pūoko pāmahana e whakamahia ana ki te ine i te pāmahana me te tino tika me te pūmau i roto i nga tono ahumahi me te pūtaiao.E whakarato ana i nga panui rite me te pono, he pai mo nga punaha e hiahia ana ki te aro turuki i te pāmahana.Ka whakamahia e te pūoko pāmahana RTD tetahi huānga whakarewa, te nuinga o te konukawata, i hangaia hei whakatutuki i nga uara parenga paerewa mo te mahi pono.

Ko te nuinga o nga wa ka mau nga pūoko RTD ki roto i nga rangahau whakamarumaru, ka taea e ratou te mahi i roto i nga taiao kino penei i te pehanga teitei me nga tikanga pirau.Na tenei, ka whakamahia nuitia i roto i nga umanga penei i te hangahanga, HVAC, te kaha, me te tukatuka kai e tika ana te inenga o te pāmahana.

Me pehea te mahi a te RTD Sensors

Ka mahi te pūoko RTD mā te ine i te rerekētanga o te ātete hiko o te whakarewa ki te pāmahana.I roto i te pūoko pāmahana RTD, te huānga tairongo—te nuinga o te konukawata—e hono ana ki tetahi ara iahiko ka kitea nga huringa atete iti i te mea ka rereke te pāmahana.

Ka piki ake te mahana, ka piki nga wiri ngota i roto i te whakarewa, ka uaua ake te rere o nga irahiko, ka piki ake te parenga.Ko tenei whanonga matapae, e mohiotia ana ko te whakarea pāmahana pai, ka taea te ine ine pāmahana tika me te tukurua i runga i nga raraunga tohutoro paerewa penei i te IEC 60751.

Hangaia o RTD Sensor

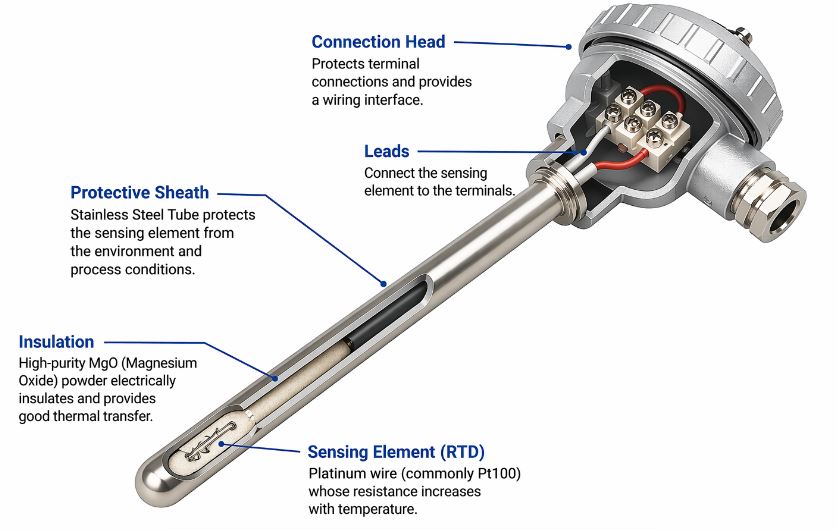

Construction of RTD Sensor

Whakaatu 2: Hangaia o RTD Sensor

Huānga Tohunga Matua

Ko te waahanga nui o te pukoro RTD ko te huānga tairongo, he mea hanga ki te konukawata na te tino tika me te pumau mo te wa roa.I hangaia tenei huānga ki te whakarato i nga uara parenga rite tonu, he mea nui mo te inenga tika o te pāmahana.

Rauemi Wewete

Ko te huānga tairongo ka mau ki runga i tetahi mea whakamaarama, penei i te karaima, te karaihe ranei, hei pupuri i te wehenga hiko me te tautoko hanganga.Ma tenei ka taea e te RTD pāmahana te mahi tika me te kore e pokanoa mai i nga tohu hiko o waho.

Pukoro Tiaki

Hei whakamarumaru i nga waahanga tairongo, ka kuia te RTD ki roto i te uhi whakamarumaru, i te nuinga o te waa he mea hanga ki te kowiri tira, ki etahi atu rauemi aukati waikura ranei.Ma tenei ka taea e te hoahoa pūoko RTD te tu atu ki nga ahuatanga kino penei i te pehanga teitei, te makuku, me te rongo matū.

Nga Waea Arataki me nga Hononga

Ka honoa nga waea mata ki te huānga tairongo hei tuku tohu parenga ki nga taputapu ine.Ko enei waea he mea hoahoa me te whakamaarama hei whakaiti i te ngaronga tohu me te pupuri i te tika o te pukoro RTD mo nga tawhiti tawhiti.

Momo Pūoko RTD (Ma te Hanga)

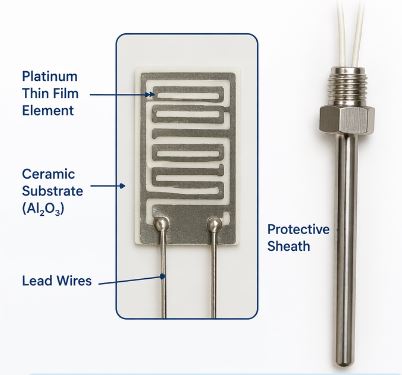

Kiriata Angiangi RTD

Thin-Film RTD

Whakaahua 3: Kiriata Angiangi RTD

Ka mahia he puoko RTD kiriata angiangi ma te whakatakoto i tetahi paparanga angiangi o te konukawata ki runga i te tïpako uku.Ma tenei hoahoa ka hangai te pukoro, te utu-pai, me te atete ki te wiri me te wiri, na reira ka whakamahia nuitia i roto i nga tono ahumahi.Na te iti o te rahi me te tere o te whakautu, he pai te RTD kiriata angiangi mo nga tono e hiahia ana ki te whakarereke tere i te pāmahana.

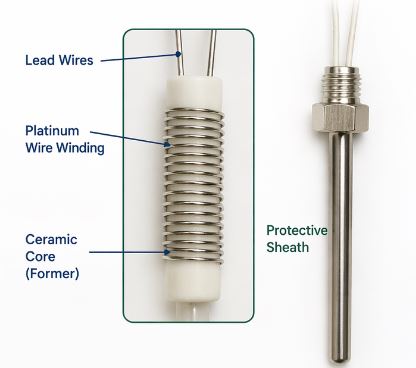

Waea-Wound RTD

Wire-Wound RTD

Whakaahua 4: Waea-Wound RTD

Ka hangaia he pūoko RTD waea-whare ma te awhiowhio i tetahi waea konukawata pai huri noa i te uho uku, karaihe ranei.Ko tenei hoahoa ka nui ake te tika me te pumau ki nga RTD kiriata angiangi, e tika ana mo nga tono tika penei i nga inenga taiwhanga me nga punaha whakatikatika.Heoi, na te uaua ake o te hanga, he nui ake te utu o te RTD waea-whiu.

Whakarōpū Pūoko RTD (Ma te Uara Atete)

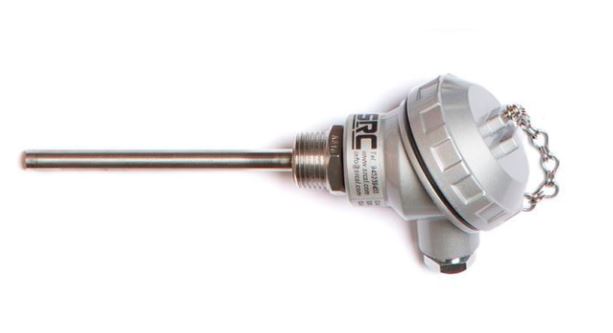

PT100

Whakaatu 5: PT100

Ko te pūoko PT100 tetahi o nga momo RTD tino whakamahia, me te parenga o te 100 ohms i te 0°C.E mohiotia ana mo te tino tika, te pumau, me te hototahi ki nga punaha ahumahi, ka waiho hei whiringa paerewa mo te ine pāmahana.

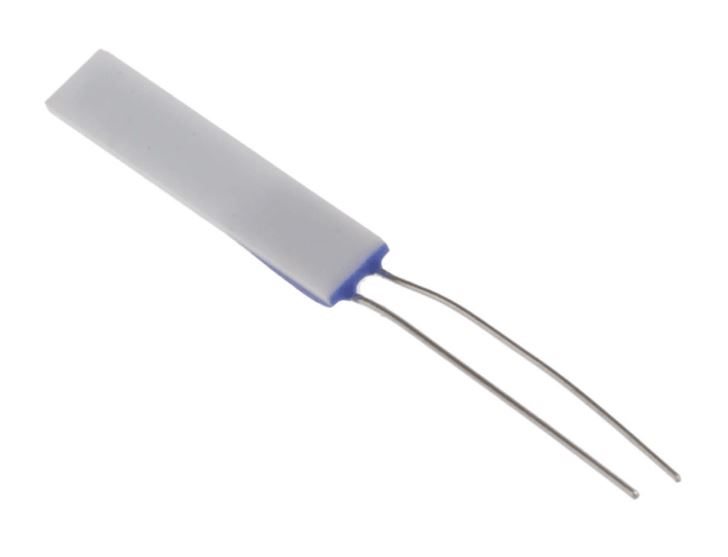

PT1000

Whakaatu 6: PT1000

Ko te pūoko PT1000 he ātete o te 1000 ohms i te 0°C, e tuku ana i te tairongo teitei ake, me te pai ake o te maru o te haruru.Na tenei, ka whakamahia te pukoro PT1000 RTD ki nga tono he mea nui te tika o te tohu, kei hea ranei nga tawhiti o te taura.

Nga Tikanga Waea RTD

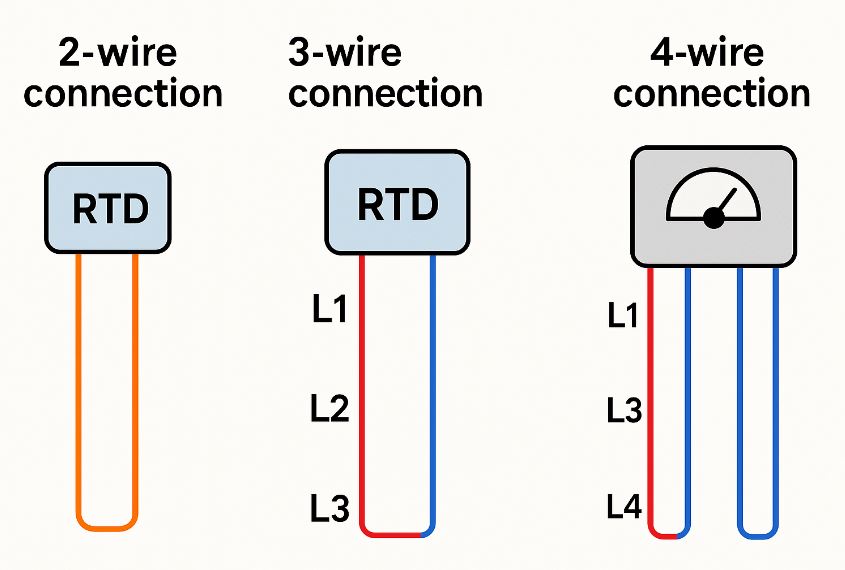

RTD Wiring Connection

Whakaahua 7: Hononga Waea RTD

2-Waea RTD

Ko te RTD 2-waea te whirihoranga ngawari, kei reira nga waea e mau ana i te tohu ine me te aukati arataki.Ahakoa he ngawari ki te whakauru me te utu-utu, he iti ake te tika na te taapiri o te aukati mai i nga waea.

3-Waea RTD

Ko te 3-waea RTD ka pai ake te tika ma te utu mo te aukati arataki ma te whakamahi i tetahi waea taapiri.Ko tenei tikanga e whakamahia nuitia ana i roto i nga tono ahumahi na te mea he pai te pauna i waenga i te utu me te mahi.

4-Waea RTD

Ko te 4-wire RTD e whakarato ana i te tino tika ma te whakakore katoa i te painga o te aukati arataki.Ka whakamahia e ia nga waea motuhake mo te tuku o naianei me te ine ngaohiko, he pai mo nga tono taiwhanga me te tino tika.

RTD vs Thermocouple

Tawhā	Pūoko RTD (Kaitiro Paemahana Atete)	Thermocouple Pūoko
Tika	Te tika teitei me te pumau	Whakaōrite tika
Te pāmahana Awhe	-200°C ki 600°C	Tae atu ki te 1800°C
Wā Whakautu	Pōturi	Tere ake
Te mauroa	He iti ake te pakari	Tino roa me te ātete
Te pumau	Tino pumau me te heke iti	Karekau ki paheke
Utu	Teitei ake	Raro
Waea waea	He uaua ake	He ngawari ake
Nga tono	HVAC, taiwhanga, whakahaere tukanga	Nga oumu, nga miihini

Nga Painga me nga Huakore o nga RTD

Painga o RTD Pūoko

• Te tika teitei me te tukurua - whakarato inenga tika me te riterite o te pāmahana

• He pai te pumau mo te wa roa - ka mau tonu te mahi me te iti o te heke i roto i te waa

• Tata ki te aatete-whakahoahoa hononga — ka whakangawari i te whakatikatika me te whakapai ake i te riterite o te ine

• Te whakaurunga punaha pono - he pai te mahi me nga punaha whakahaere ahumahi me nga punaha aroturuki

• Awhe pāmahana whakahaere whanui - he pai mo nga tono pāmahana iti ki te ngawari

Nga ngoikoretanga o nga Pūoko RTD

• He puhoi ake te wa whakautu - he iti ake te pai mo nga tono me nga huringa tere o te pāmahana

• Utu teitei ake — ka whakamahi i nga rawa moni penei i te konukawata me te hoahoa uaua ake

• Te aro ki nga ahuatanga kino - ka pa ki te wiri me te wiri miihini

• Nga whakaritenga waea uaua — me whirihora 2-waea, 3-waea, 4-waea ranei, ka piki ake te uaua o te whakaurunga

Nga tono RTD

• Whakahaere tukanga ahumahi - whakamahia i roto i te hanga, te tukatuka matū, me nga tipu hiko ki te pupuri i te pāmahana whakahaere haumaru me te pumau

• Nga punaha HVAC - ka whakarite tika i nga whakaritenga o te pāmahana i roto i te whakamahana, te whakamahana, me nga punaha hau mo te pai o te kaha me te whakamarie

• Te ahumahi kai me te inu - ka aro turuki i te tunu kai, te rokiroki, me te whakamahana mahana kia mau tonu te kounga me te haumaru o nga hua

• Te taiwhanga me nga taputapu pūtaiao - ka tautoko i te inenga tika o te pāmahana i roto i te rangahau, te whakatikatika, me nga tono rongoa

• Motika me te hikohiko — whakamahia mo te miihini, te pākahiko, me te aro turuki i te pāmahana iahiko hei whakapai ake i te mahi me te aukati i te werawera

Whakamutunga

E mohiotia ana nga pūoko RTD mo te tino tika, te pumau, me te rite o te mahi i roto i te ine pāmahana.Ko te whai huatanga ka whakawhirinaki ki to raatau hanga, momo aukati, me te whirihoranga waea.Ahakoa he tino tika atu i nga taarua thermocouples, he puhoi ake pea, he nui ake te utu.Na enei ahuatanga, ka whakamahia nuitia nga tohu pāmahana RTD i roto i nga umanga e hiahia ana ki te whakahaere i te pāmahana pono me te tika.
