ON Roa vs OFF Tama Whakaroa: Nga Tohu, Waea, Rerekētanga, me nga Whakamahinga

Apr20

Tirotiro: 583

Ka whai wāhi nui nga relay taima i roto i nga iahiko whakahaere ma te whakahaere i te wa ka timata, ka mutu ranei nga taputapu.Ko tenei tuhinga e whakamarama ana i te rereketanga o te ON-roa me te OFF-roa, me pehea e mahi ai, a raatau hoahoa waa, tikanga waea, me nga tono whaihua i roto i nga motuka, te pa, nga papu, me nga punaha aunoa.

Putumōhio

1. He aha te Rerekētanga i waenga i te ON Roa me te OFF Delay Timers?

2. Me pehea te mahi o te Taimi Whakaroa me te OFF?

3. Hoahoa Wā o TON vs TOFF

4. Me pehea te Waea ON Roa me te OFF Relay Timer Whakaroa?

5. Whakamahinga noa o nga Relay Timer i roto i nga Iahiko Mana

6. Nga Tauira Whakaroa Motika, Poihi, Pump

7. Whakamutunga

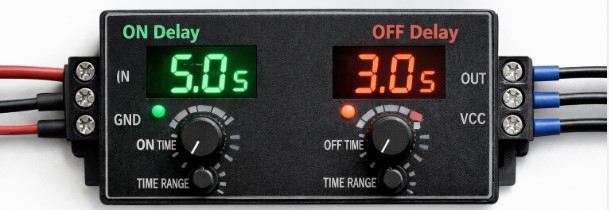

ON Delay and OFF Delay Timers

Whakaahua 1. ON Roa me OFF Taima Whakaroa

He aha te Rerekētanga i waenga i te ON Roa me te OFF Tama Whakaroa

He Ko te matawā whakaroa-ON ka whakaroa i te ON o tetahi putanga i muri i te whakahohe i tetahi tohu whakauru.Ka whakakāhia te whakaurunga, ka timata te tatau o te matawā, ka mutu noa te wa tatūkē ka huri te putanga.Heoi, ka whakawetohia te whakaurunga, ka weto tonu te putanga kaore e whakaroa.Ka whakamahia tenei momo taima i nga waahi e hiahiatia ana he whakaoho whakaroa, penei i te tuku miihini, motuka ranei kia timata te mahi i etahi hēkona i muri i te pehi i te paatene.

He Ka whakaroa te matawā whakaroa-OFF i te whakaweto i tetahi putanga i muri i te whakakore i te tohu whakauru.I te wa e ka ana te whakauru, ka whakautu wawe te putanga, engari ka weto te whakauru, ka timata te tatau o te taima, ka noho tonu te putanga kia pau te wa tatūkē.Katahi ka weto te putanga.Ka whai hua tenei ki nga tono me haere tonu te tukanga i muri i te katinga, penei i te pupuri i te powhiriwhiri whakamatao kia rere mo etahi hēkona i muri i te whakaweto o nga taputapu.

Me pehea te ON Roa me te OFF i nga Tama Whakaroa

He Ka mahi te taima whakaroa ma te whakauru i te whakaroa i mua i te hurihanga o te putanga.Ka tukuna te tohu whakauru, ka timata tonu te tatau o te matawā mai i te kore ki te uara wa tatūkē.I roto i tenei wa tatau, ka WO tonu te putanga.Kia tae ki te wa kua whakaritea, ka ON te putanga ka noho tonu i te mea kei te kaha tonu te tohu whakauru.Mēnā ka tangohia te tohu tāuru i ngā wā katoa, ka MATE tonu te putanga ka hoki ano te matawā ki te kore.

He Ka mahi te taima whakaroa-OFF ma te whakauru i te whakaroa i muri i te whakaweto o te tohu whakauru.Ina tukuna te whakaurunga, ka ON tonu te putanga kaore he whakaroa.Ka timata te tatau i te wa ka tangohia te tohu whakauru.I roto i tenei wa tatau, ka ON tonu te putanga.

Whai muri i te paunga o te wa tatūkē, ka whakaweto te putanga.Mēnā ka whakakā anō te tohu tāuru i mua i te mutunga o te tatau o te matawā, ka tautuhi anō te matawā, ka ON tonu te putanga.I roto i nga kupu ngawari, ka huri tonu te putanga engari ka tatari i mua i te kati.

Hoahoa Wā o TON vs TOFF

Timing Diagrams for ON Delay Timer

Whakaahua 2.Ngā Hoahoa Wā mō te Wā Whakaroa

I roto i te taima TON (ON-roa), ka puta te whakaroa i te wa ka ON te tohu whakauru.Ka eke ki runga te whakaurunga, ka timata te tatau o te taima, engari kei te HAERE tonu te putanga i tenei waa.Ka pahemo noa te wa tatūkē ka huri te putanga ki te HIGH.Ma tenei ka hanga he mokowhiti i waenga i te tapa piki o te whakauru me te taha piki o te putanga i roto i te hoahoa wa.

Timing Diagrams for OFF Delay Timer

Whakaahua 3.Nga Hoahoa Wā mo te Waa Whakaroa

I roto i te matawā TOFF (OFF-roa), ka puta te whakaroa ina whakaweto te tohu whakauru.Ina he HIGH te whakaurunga, ka HIGH tonu te putanga.Heoi, ka huri te whakaurunga ki te KAUPAPA, ka timata te tatau i te wa e mau tonu ana te putanga ki te HIGH.Whai muri i te paunga o te wa tatūkē, ka heke te putanga ki raro.I roto i te hoahoa wa, ka puta he whakaroa i waenga i te tapa takahanga o te whakaurunga me te tapa takahanga o te putanga.

Me pehea te Waea ON Whakaroa me te Whakawete i nga Rere Matama Whakaroa

Ki te waea a ON-roa te rere matawā, koe tuatahi honoa te mana hiko ki nga kapeka porowhita o te matawā (i te nuinga o nga wa ka tapaina he A1 me A2).Na, ko koe honoa to taputapu whakauru penei i te pana patene pana ranei i roto i nga raupapa me te matawā kia whakahoahohia ai te mana ki te matawā.Ko te kawenga (penei i te motini, rama, i te porowhita whakapā ranei) e hono ana na roto i nga hoapa whakaputa a te matawā, ma te whakamahi i te whakapā tuwhera noa (KORE).

Ina te ka whakakāhia te tāuru, ka tīmata te tatau, a, i muri i te whakaroa tatūkē, ka kati te whakapā KORE, kia rere te nāianei ki te uta.Mena ka weto te whakauru, ka tuwhera tonu te hoapaki ka mutu te uta.

Mo tetahi Wero-roa te rere matawā, he tino rite te waea, engari he rereke te whanonga o nga hoapaki.Ko koe tonu hono atu te hiko ki te matawā (A1 me A2) me te whakamahi i te whakakā, te whakauru mana ranei hei whakakaha.Ka hono ano te kawenga ma nga hoapaki whakaputa (ko te tikanga KORE, i etahi wa NC ranei i runga i te hoahoa).

Ka whakakāhia te whakaurunga, ka kati tonu te whakapiri putanga ka whakakaha te uta.Ina whakawetohia te whakaurunga, ka timata te tatau o te matawā, engari ka kati tonu te whakapā i roto i te wā whakaroa.I muri i te paunga o te wa tatūkē, ka tuwhera te whakapā, ka whakawetohia te uta.

Ko nga Whakamahinga o nga Rere Matama i roto i nga Iahiko Mana

Whakaroa ON Mana

Ka whakamahia ki te timata i nga taputapu i muri i te wa roa kua whakaritea, hei aukati i nga pupuhi hiko ohorere me te tuku i te raupapa punaha tika.

Whakaroa OFF Mana

Ka pupuri i nga taputapu mo te wa poto i muri i te tangohanga hiko, ka whakamahia mo te whakamatao me te kati haumaru.

Mana Motuka

Ka whakamahia mo nga motuka raupapa ka timata ki te whakaheke i te waa me te karo i te taumaha hiko i roto i nga punaha me nga motuka maha.

Pūnaha Rama

Ka whakahuri aunoa i nga rama i muri i te wa tatūkē, ka pai ake te kaha o te hiko i roto i nga kaainga me nga whare.

Pūnaha Whakaroa a te Kaiwhaiwhai

Ka noho tonu nga kaiwhaiwhai i muri i te whakaweto o nga taputapu kia pai ai te whakamatao me te tohanga wera.

Mana Puma

Ka aukati i te eke paihikara ON/OFF tere (paihikara poto), ka mau tonu te pehanga me te whakaroa i te ora o te papu.

Ahumahi Aunoa

Ka whakahaere i nga wa miihini, nga raupapa, me nga whakaroa kia pai ai nga mahi i roto i nga wheketere.

Pūnaha Whakawhiti

Ka whakahaere i te tiimata me te aukati i nga whakaroa i waenga i nga waahanga kawe kia pai te rere o nga rawa.

Pūnaha Whakaoho me te Haumaru

Ka whakarato i nga wa roa mo nga whakaoho, whakatupato, katinga ohorere ranei hei whakapai ake i te haumaru.

Nga Mahi Huritaka

Ka whakamahia i roto i nga punaha e hiahia ana ki nga huringa ON/OFF, penei i nga rama kimo, i nga tukanga aunoa ranei.

Te Motini, te Poihi, me nga Tauira Whakaroa

Ka whakamahia nga motuka, te powhiriwhiri, me nga hikoi whakaroa ki te whakahaere i te wa ka tiimata, ka mutu ranei nga taputapu, hei whakapai ake i te haumaru, te pai me te roa o te oranga.

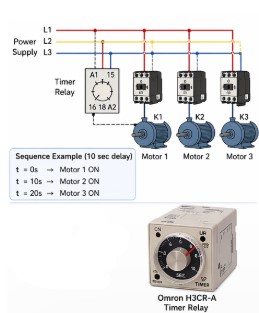

Motor Systems

Whakaahua 4. Nga Pūnaha Motini

I roto nga punaha motuka, ka whakamahia te roa o te tiimata ki te whakaheke i te kohu o te naianei me te karo i nga pupuhi hiko ohorere, ina koa ka whakamahia nga motuka maha;ka taea te timata tetahi i muri i tetahi (timatatanga raupapa) hei aukati i te taumaha.He maha nga wa ka whakatinanahia nga mahi whakaroa ma te whakamahi i nga reera taima penei i teNga Rere Matama ki te whakarato timatanga raupapa me te whakaiti ruruku o naianei, te aukati i te taumaha.

Fans System

Figure 5. Fans Pūnaha

Mo pā, he mahi whakaroa-atu ka pupuri i te powhiriwhiri i muri i te whakakorenga o te hiko, ka taea te whakamatao tika me te wera wera, e tiaki ana i nga waahanga o nga taputapu penei i nga punaha HVAC me te hikohiko.I roto i nga punaha papu, ka awhina nga iahiko whakaroa ki te aukati i te eke paihikara ON/OFF tere (paihikara poto), ka kino te papu me te whakaiti i tona oranga.

Ko nga taima whakaroa penei i nga Relay Timer e mau tonu ana te rere o te tahi ka mutu te hiko kia pai te whakamahana me te tiaki i nga waahanga mai i te wera nui.

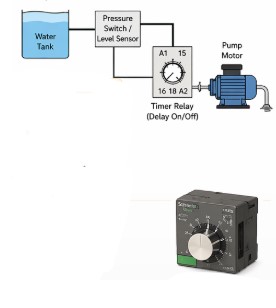

Pump Systems

Whakaahua 6. Pūnaha Pump

Mo nga punaha papu, ka awhina nga taima whakaroa penei i te Schneider Electric Timer Relay ki te aukati paihikara poto, ka tuku i te pehanga, i nga taumata wai ranei ki te whakapumau me te karo i te kino mai i te tiimata me te whakamutu.A timata whakaroa ka taea e te pehanga, te taumata wai ranei kia u i mua i te mahi, ma te whakaroa ka mutu ka awhina i te karo i nga koikoi pehanga, te hama wai ranei i roto i nga paipa.

Ko enei mahi ka mahia ma te whakamahi i nga taima, relays, ara iahiko whakahaere ranei, e hangai ana i nga punaha whakaroa i roto i nga umanga ahumahi, nga punaha whakangao, nga punaha wai, me nga taputapu hiko taumaha.

Whakamutunga

Ma te mohio ki nga taima ON-roa me OFF-roa ka awhina i te whakapai ake i te mana whakahaere, te haumaru, me te pai o nga punaha hiko.Ma te whakamahi i te momo taima tika, ka taea e koe te whakahaere i nga whakaroa whakaoho, nga tikanga kati, me nga mahi raupapa, kia pono ake ai nga punaha me te pai ake mo nga tono ahumahi me te miihini o te ao.
